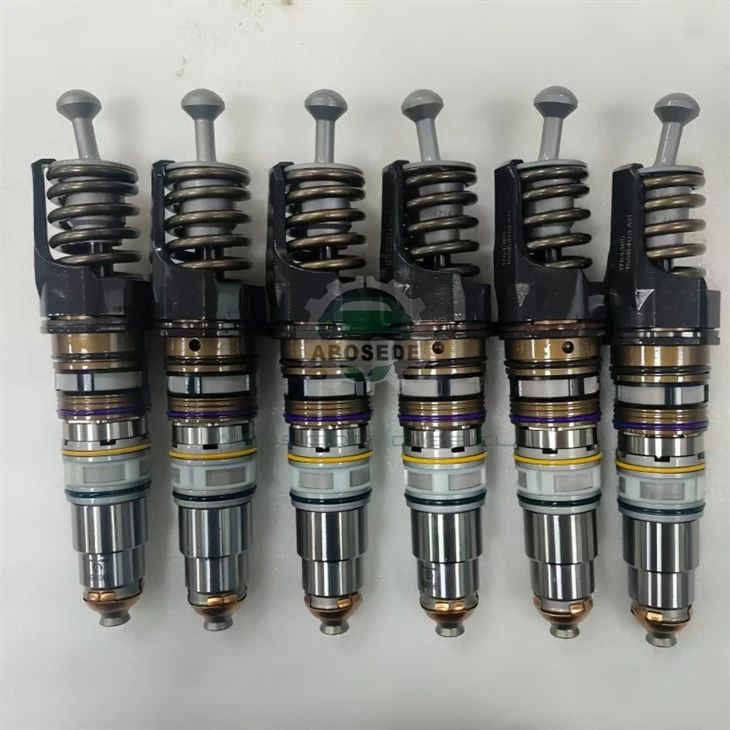

1846351 Injector Breosla – Comhéadan Séalaithe Press-Fit le Sláine Timthriall Teirmeach|Innealtóireacht Chun Iontaofacht Ardmhíleáiste i Cummins X15/ISX15

Gach uair a théitear inneall díosail ó thús fuar go dtí an teocht oibriúcháin agus nuair a fhuaraíonn sé siar síos, téann nasc ardbhrú an instealladh faoi thimthriall leathnaithe teirmeach-crapadh. Leathnaíonn an líne breosla cruach ag ráta difriúil ná an comhlacht injector (ina bhfuil comhpháirteanna copair agus alúmanaim), rud a fhágann go bhfuil micrea-ghluaiseacht ag an gcomhéadan cón séalaithe. Thar na mílte timthriallta, cuireann na leathnaithe difreálach seo isteach ar na dromchlaí séalaithe, ag laghdú an fórsa clampála de réir a chéile agus ag ligean do bhreosla ardbhrú dul thar an séala cón. Is minic a bhíonn an gol seo dofheicthe ag an tsúil nocht ach tagann sé chun solais de réir a chéile mar thitim brú iarnróid de réir a chéile, tosaíonn fuar níos deacra, agus “boladh breosla” inste i mbá an innill. Tá an1846351 instealladhionsaíonn an bhearna iontaofachta seo trí acomhéadan séalaithe preas-oiriúnacha dhéanann réamhluchtú meicniúil ar an gcón ardbhrú le feistiú beacht trasnaíochta-a scriosann an gá atá le leicneáin bhrúite (sa chiall thraidisiúnta) agus a sholáthraíonn séala miotail-go-miotail a chothaíonn a sláine trí > 10,000 timthriallta teirmeach, arna bhailíochtú ag tástáil tuirse teirmeicniúil. Is é an toradh atá air ná nasc ardbhrú a fhanann gás-dlúth níos mó ná 1.2 milliún ciliméadar, ag laghdú na dteipeanna coitianta "instealladh gal" a chuireann isteach ar chabhlaigh ardmhíle.

Bíonn instealladh traidisiúnta ag brath ar leicneoir copair dífhoirmithe a chuirtear idir an cón líne ardbhrú agus suíochán ionraoin an injector. De réir mar a chasmhaítear an cnó aontas, brúitear an washer, ag cruthú séala. Mar sin féin, cruaíonn obair chopair le timthriall teirmeach agus cailleann sé a chumas séala comhsheasmhach a choinneáil; tar éis 500–1,000 timthriall, titeann an t-ualach clampáin, rud a éilíonn athchasmhóiminte-nós imeachta a dhéantar go hannamh maidir le cothabháil cabhlaigh.

Tagann an 1846351 in ionad an chórais seo le acomhéadan cón comhoiriúnaitheáit a bhfuil barrchaolú beacht meaisínithe (uillinn 60 céim san áireamh) sa inlet injector a chuirtear i leataobh go bailchríoch scátháin (Ra < 0.1 µm). Cuirtear cón cúplála na líne ardbhrú ar an bpreas sa suíochán seo sa mhonarcha le trasnaíocht rialaithe 15–20 µm. Déantar an cur isteach seo a chothabháil trí dhífhoirmiú leaisteach-plaisteach an chruach ag an gcomhéadan, ag soláthar séala nach bhfuil ag brath ar leicneoir brúite íobartach.

Is iad na buntáistí:

Níl gá le hathchasmhóiminte– go bhfuil an feistiú trasnaíochta buan; ní scaoileann an nasc le timthriallta teirmeacha.

Dífhoirmiúchán níocháin a dhíchur– gan aon phatrúin bhrúite míchothroma as a dtagann clampáil neamhshiméadrach agus micrea-sceitheadh.

Strus laghdaithe ar an gcomhlacht injector– toisc go bhfuil an t-ualach séalaithe dáilte thar limistéar cónúil níos mó, laghdaítear an táirgeacht áitiúil.

Aistriú teasa comhsheasmhach– soláthraíonn an teagmháil miotail-go-miotail cosán teirmeach níos fearr ó bharr an insteallta go ceann an tsorcóra, ag cuidiú le fuarú an nozzle.

Tá an dearadh seo bailíochtaithe ag baint úsáide as rig tuirse teirme-meicniúil a rothlaíonn an t-instealladh ó −30 céim go dtí +150 céim agus é faoi bhrú go dtí 1,800 barra. Tar éis 10,000 timthriall, d’fhan an ráta sceite faoi 0.1 ml/nóim-go héifeachtach ó thaobh gás de chun gach críche praiticiúla.

Téann gach instealladh 1846351 faoi bhailíochtú 9 gcéim, le béim bhreise ar an séala preasfheistithe:

◈ Cigireacht ar chéimseata cón– deimhníonn próifíliméadracht optúil an uillinn barrchaolaithe agus bailchríoch an dromchla (Ra Níos lú ná nó cothrom le 0.1 µm).
◈ Sláine preas-feistithe– tar éis cóimeála, déantar tástáil sceite ar an instealladh le héiliam ag 2,000 bar (os cionn an iarnród uasta) chun séideadh nialasach a fhíorú.
◈ Léarscáil sreabhadh dinimiciúil– 7 mbrú × 5 phointe leithead bíge; líneacht R² > 0.998.
◈ Tástáil sceite timthriall teirmeach– cuirtear aonad samplach as gach baisc faoi réir 1,000 timthriall (−20 céim go +120 céim ) ag 1,600 bar; caithfidh an ráta sceite fanacht Níos lú ná nó cothrom le 0.2 ml/nóim.
◈ Cobhsaíocht theirmeach coil– friotaíocht tomhaiste ag −20 céim , +20 céim , +120 céim ; sruth Níos lú ná nó cothrom le 3.5%.
◈ Sceitheadh ​​inmheánach– tomhaiste ag 1,600 barra, 5 phointe brú; Ní mór a bheith níos lú ná nó cothrom le 11 ml/nóim.
◈ Patrún spraeála– uillinn cón 153 céim ± 1.5 céim , athrú poll go poll Níos lú ná nó cothrom le ±5%.
◈ Seasmhacht– 6 mhilliún timthriall ag 1,500 barra, agus tástáil sceite thimthriallta teirmeach athuair ina dhiaidh sin.
◈ Inrianaitheacht– tá cód léasair-eitseáilte ag gach aonad a nascann le deimhniú lena n-áirítear an phróifíl chéimseata cón agus sonraí tástála sceite.

🔧 Feistiú meicniúil:

Níl gá le níocháin copair– séalaí cón preasfheistithe an instealladh go díreach i gcoinne an chóin líne ardbhrú.

Glan an cón inlet injector agus cón cúplála na líne araon le héadach saor ó lint; is féidir fiú cáithnín micreascópach cosc ​​a chur ar an bhfeistiú trasnaíochta ó shéalaithe.

Casmhóiminte an cnó aontais ardbhrú go32 Nm + 60 céim– tá sé seo níos ísle ná an caighdeán (a éilíonn go minic 35 Nm+) toisc nach bhfuil an t-ualach breise ag teastáil ón gcomhéadan preas-feistithe chun níocháin a bhrú. Is féidir le ró-chasmhóimint strus a chur ar an gcón agus a shaolré feistiú trasnaíochta a laghdú.

Ná athchasmhóimintean cnó tar éis na suiteála tosaigh-tá an press-fit deartha mar chomhthionól aonuaire.

💻 Cláir ECU:

Cuir isteach an cód IQA 6 dhigit ag baint úsáide as Cummins INSITE™ nó a chomhionann.

Déan athshocrú oiriúnaithe agus díomhaoin ar feadh 5 nóiméad. Rithfidh an t-inneall go réidh; níl aon oiriúnú sonrach ag teastáil don ghné preas-feistithe.

⚠️ Tábhachtach: Má dhéantar damáiste don líne ardbhrú nó má scóráiltear an cón, ní oibreoidh an séala brúigh-feistithe. Déan cón na líne a iniúchadh i gcónaí le haghaidh scratches roimh shuiteáil; ionadaigh má tá aon lochtanna le feiceáil.

Deireadh a chur le sceitheadh ​​​​"ag caoineadh".– Is é an chúis is coitianta le boladh breosla agus caillteanas brú iarnróid de réir a chéile ná leicneoir copair díghrádaithe. Baineann an séala preas-feistithe an modh teipe seo go hiomlán.

Idirghabháil ceardlainne laghdaithe– Toisc nach ndéanann an séala díghrádú le timthriallta teirmeacha, is féidir le loingis an t-instealladh a rith chuig a shaolré iomlán seirbhíse gan athchasmhóiminte idirmheánach ná séala a athsholáthar.

Feidhmíocht fhuarthosaithe chomhsheasmhach– Ciallaíonn séala daingean nach n-iontráiltear aer isteach sa chóras ardbhrú, rud a chaomhnaítear an príomhbhrú thar oíche agus a laghdóidh am tosaithe an chromáin.

Sábháilteacht feabhsaithe– Is guais dóiteáin agus díobhála iad sceití díosail ardbhrú (suas le 1,600 barra). Laghdaíonn sláine fheabhsaithe an chomhéadain preasfheistithe an riosca seo go suntasach.

C1: Bhain mé úsáid as injectors i gcónaí le leicneáin copair. An bhfuil an córas preasfheistithe ag luí leis na línte breosla ardbhrú atá agam faoi láthair?
Sea, úsáideann an cón preas-feistithe an snáithe M20×1.5 céanna agus barrchaolú 60 céim mar línte caighdeánacha. Mar sin féin, má tá cón do líne reatha caite nó scríobtha, ní shéalóidh an preasfheisteas i gceart-tá dromchla cúplála mín, gan damáiste de dhíth ar an bhfeistiú trasnaíochta. Déan iniúchadh cúramach ar an gcón líne; ionad má fheiceann tú aon grooves, scór, nó caitheamh infheicthe.

C2: Cad a tharlóidh má dhéanaim ró-chasmhóimint ar an gcnó aontais ar an instealladh seo?
Is féidir le ró-chasmhóiminte (os cionn 38 Nm) a bheith ina chúis le cón preas-feistithe a tháirgeadh go plaisteach, ag laghdú an fheistithe trasnaíochta agus ag méadú an riosca sceite. Is é an chasmhóimint molta ná 32 Nm + 60 céim ; úsáid a bhaint as eochair uillinn chasmhóiminte le haghaidh cruinnis. Má dhéantar ró-chasmhóimint de thaisme, ba cheart an t-insteallóir a athsholáthar, toisc go n-athraítear céimseata an chóin go buan.

C3: An féidir liom an injector céanna a bhaint agus a athshuiteáil más gá dom an ceann sorcóra a rochtain le haghaidh obair eile?
Tá an preasfheisteas deartha mar thionól aonuaire. Cé gur féidir leat a bhaint agus a athshuiteáil, b'fhéidir nach mbeidh an feistiú trasnaíochta chomh héifeachtach an dara huair toisc go bhfuil dromchlaí an chóin dífhoirmithe ag an bhfeistiú tosaigh. Molaimid injector nua a úsáid más gá an ceann a bhaint tar éis é a shuiteáil.

C4: Is cosúil go bhfuil corp beagán níos faide ag an instealladh ná mo sheancheann-an mbeidh sé fós sa chlampán céanna?
Níl, tá na toisí seachtracha comhionann le sonraíocht OEM 1846351. Comhtháthaítear an cón preas-feistithe isteach sa ionraon, ach fanann an fad iomlán laistigh de ±0.5 mm den bhunleagan. Mura suíonn sé i gceart, seiceáil go bhfuil tolladh ceann an tsorcóra glan agus saor ó thaiscí carbóin a d'fhéadfadh an t-instealltóir a shmadh suas.

C5: An gcuireann an cineál breosla a úsáidtear-mar shampla, HVO nó cumasc bithdhíosal isteach ar an séala preasfheistithe?
Níl, tá an séala meicniúil amháin agus níl sé ag brath ar chomhoiriúnacht breosla. Tá an comhéadan miotail-go-miotail támh do gach cumasc coitianta díosail agus bithdhíosal. Mar sin féin, má tá cáithníní scríobacha sa bhreosla (m.sh., ó chaidéal atá ag teip), féadfaidh siad seo dromchlaí an chóin a scóráil. Coinnigh scagachán maith (3-micron iomlán) chun na aghaidheanna séalaithe a chosaint.

C6: Tháinig rabhadh don instealladh gan úsáid a bhaint as séaltáin nó comhdhúile glasála snáithe ar an gcnó aonaidh. An bhfuil sé sin fíor-riachtanach?
Sea, go hiomlán. Truaillíonn séalaithe snáitheanna agus taisceadáin snáithe an comhéadan cón, agus is féidir lena n-iarmhair cosc ​​a chur ar an bhfeistiú trasnaíochta ó theagmháil iomlán miotail-go-miotail a bhaint amach. Déantar na snáitheanna a lubricadh sa mhonarcha le sciath scannáin thirim a sholáthraíonn an frithchuimilt cheart don tsonraíocht uillinn chasmhóiminte. Déan iarratas ar bith eile.
